Válvula Esférica. 3 partes. CF8M. Roscada.1000 WOG
Diseño y Fabricación: ASME B16,34
Distanciaentre caras: MFG
Conexión: BSPT ISO 7-1
Inspección y prueba hidráulica: API 598

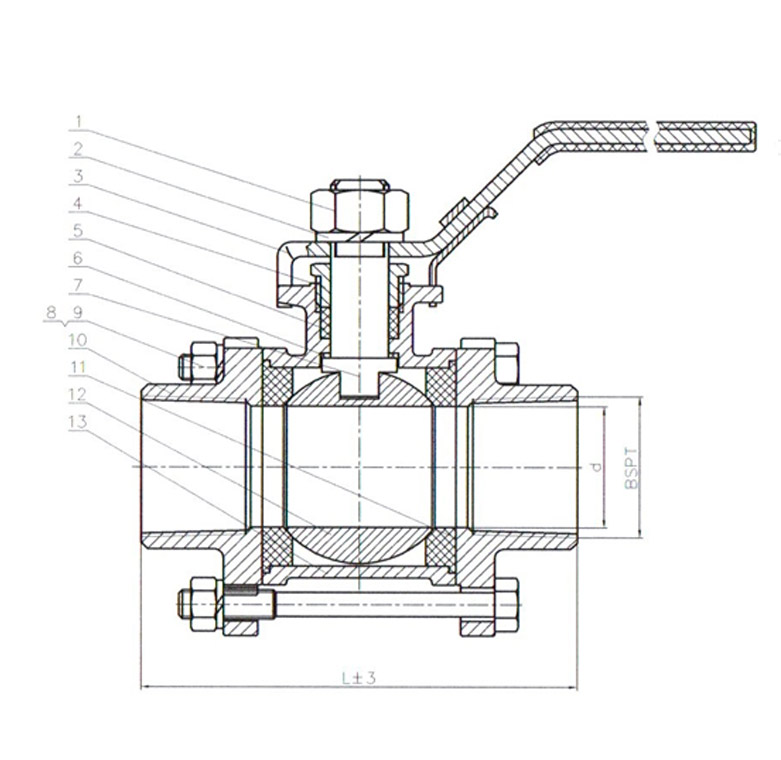

Información Técnica
| Ø | d | L |
|---|---|---|
| 1/2 " | 15 | 61 |
| 3/4 " | 20 | 70 |
| 1 " | 25 | 75.5 |
| 1 1/4" | 32 | 90 |
| 1 1/2" | 38 | 99 |
| 2" | 49 | 122 |
| N° | Nombre | Material | N° | Nombre | Material |
|---|---|---|---|---|---|
| 1 | Tornillo | 304 | 11 | Asiento | PTFE+R |
| 2 | Resorte | 304 | 12 | Esfera | 316 |
| 3 | Palanca | 201 | 13 | Cuerpo | 316 |
| 4 | Prensa | 304 | |||
| 5 | Empaque | PTFE | |||
| 6 | Arandela | PTFE | |||
| 7 | Vástago | 316 | |||
| 8 | Tornillo | 304 | |||
| 9 | Tuerca | 304 | |||
| 10 | Tapa | 316 |
