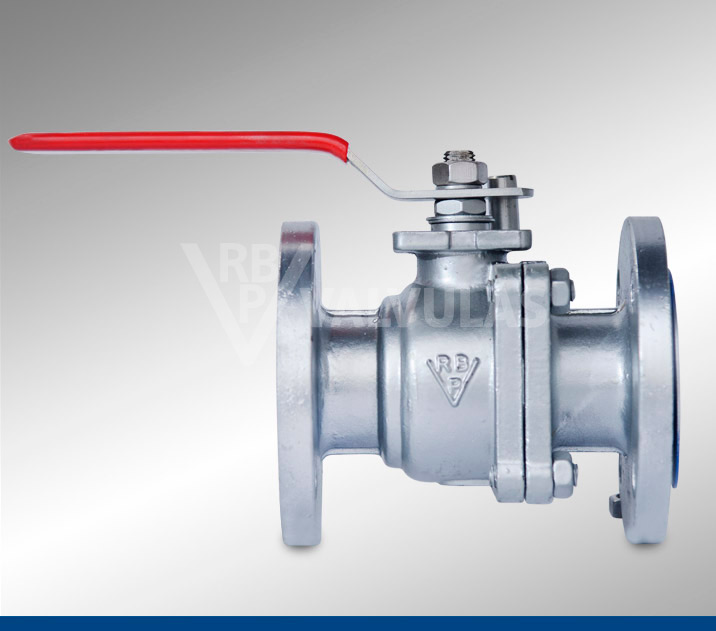

Válvula esférica de paso total

valvulas RBP, Valvula esfarica valvulas RBP, Valvula esfarica valvulas RBP, Valvula esfarica

Válvula esférica de paso total

Diseñada de acuerdo a normas API 6D, ASME 16.34, ASME 16.5, y ASME 16.10.
Diseño de vástago inexpulsable.
Provista de palanca.
El pasaje es pleno, la caída de presión es mínima.

Descargar ficha

Información Técnica


valvulas RBP, Valvula esfarica

S150

  D ARF B (mm) H2 C W N CV PESO (kg.)
1" 25,4 127 108 90 79,2 140 4 94 2,5
1 1/2" 38 165 127 95 98,5 210 4 243 8,5
2″ 50,8 178 153 150 120,6 260 4 439 11
2 1/2″ 63,5 191 178 165 139,7 260 4 710 14,5
3" 76,2 203 191 215 152,4 385 4 1010 20
4" 101,4 229 229 246 190,5 485 8 2120 37
6" 152,4 394 279 278 241,3 935 8 5490 81
8" 203,2 457 343 335 298,4 935 8 9750 128
10" 254 533 406   361,9   12 15950 196
12" 304,6 610 483   431,8   12 23900 320

S300

  D ARF B (mm) H2 C W N CV PESO (kg.)
1" 25,4 165 124 90 88,9 140 4 95 3,1
1 1/2" 38 191 156 95 114,3 210 4 245 10,6
2″ 50,8 216 165 150 127 260 4 440 12,1
2 1/2″ 63,5 241 191 165 149,3 260 4 700 17
3" 76,2 283 210 215 168,1 385 4 170 26
4" 101,4 305 254 246 200,1 485 8 2100 56,2
6" 152,4 403 317 278 268,7 935 12 5500 104
8" 203,2 502 381 335 330,2 935 12 9800 176
10" 254 568 445   387,3   12 16000 330
12" 304,8 648 521   450,8   12 24000 430
